防雷技术在监控摄像机中的设计方案

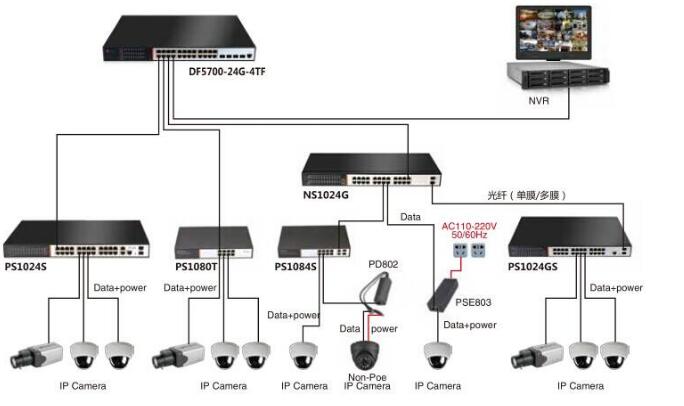

室外监控摄像机是需求加装防雷维护器，由于在室外遭受雷电的概率还是比拟大的， 针对不同对外的接口特性需求选取不同的防雷计划，目前主流的对外接口防护采取两级防护。

由陶瓷放电管组成第一级防护电路，可恢复保险和双向TVS管组成第二级防护电路。浪涌能量释放过程：雷电能量放电时间短，放电过程中电压高于TVS管放电电压低于陶瓷放电管放电电压的过程中，首先经过TVS管将能量释放到防雷地，经过防雷地释放到大地。由于TVS管的反响时间最短，约为pS级，可恢复保险和陶瓷放电管的反响时间相对较长，约为uS级，随着放电电流和时间的增加可恢复保险和陶瓷放电管陆续作用，大局部的浪涌能量经过陶瓷放电管释放到防雷地。这个计划适用于现场接地良好系统，雷击浪涌能量能够直接释放到大地。假如运用在不接地系统中，感应雷击后浪涌能量没有合理的释放途径，就可能烧坏后端电路，要挟到整个监控系统的平安性。

现场设备的接中央式主要有两种：一是有接地线且接地电阻合格;二是有接地线但接地电阻不合格或没有接地线。第一种状况防雷设计比拟简单，能够将雷击的能量直接经过防雷地泄放到大地，摄像机的防雷地只是作为一个泄放的通路，第二种状况产生的雷击的能量不能直接释放，需求合理的设计雷电能量的释放途径，避免烧坏后端电路。

很多公司的防雷设计主要思索规范的请求，没有综合思索设备装置现场的实践状况，浪涌防护等级都是在设备良好接地的状况下得出的数据，强迫现场用户必需做到良好接地。现场的实践状况 是：摄像机装置现场没有接地或者接地不合格的状况最常见，因而对外接口的雷电防护电路不能只是参照规范的测试根据良好接地来设计，需求充沛思索设备装置现场的状况，保证防雷接口的设计既满足接地良好系统的防护请求，也满足接地不良系统的防护请求。

假如现场没有设备间的共地问题，依据之前的测试结果，直接隔离防雷地和系统地是可行的计划。现场接地良好的状况下，直接将设备的系统地衔接到防雷地是避免设备遭受雷击的最佳计划。但假如现场接地不良或者接地系统存在干扰的状况下，直连系统地和防雷地则会将干扰信号直接引入摄像机内部，影响设备的正常工作，因而防雷设计地的衔接是设计的关键。
