监控安防线路降压是什么情况？

线路压降与以下因素有关：

1、传输线的规格，即线径;知道线径通过查表即知其电阻率!

2、传输线的距离;

3、前端设备(摄像机、云台、解码器)的动作电流。(1台情况下，如果多台则要加N)

4、要知道控制端的控制电压。

5、要上过初中物理课，知道欧姆电路PIR，功率、电流、电阻之间的公式关系!

6、要懂数学计算。

7、看下面从网上搜来的。即可解决任何人的传输线压降计算问题。

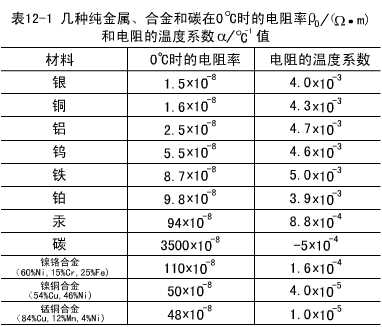

此主题相关图片如下：

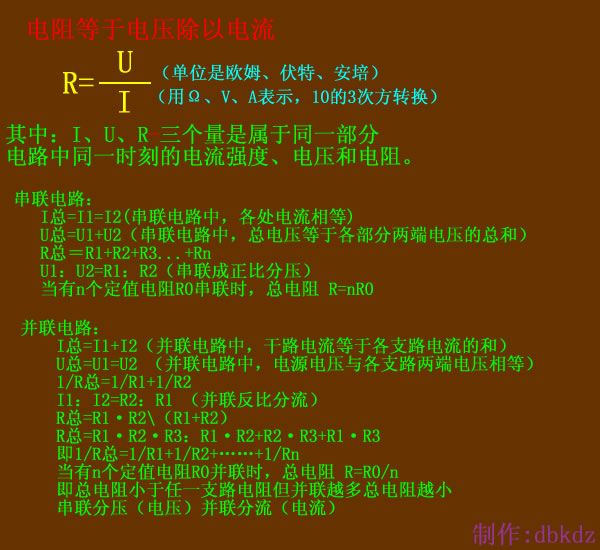

此主题相关图片如下：

几种金属导体在20℃时的电阻率

材料电阻率(Ω m)

(1)银 1.65 × 10-8

(2)铜 1.75 × 10-8

(3)铝 2.83 × 10-8

(4)钨 5.48 × 10-8

(5)铁 9.78 × 10-8

(6)铂 2.22 × 10-7

(7)锰铜 4.4 × 10-7

(8)汞 9.6 × 10-7

(9)康铜 5.0 × 10-7

(10)镍铬合金 1.0 × 10-6

(11)铁铬铝合金1.4 × 10-6

(12) 铝镍铁合金1.6 × 10-6

(13)石墨(8～13)×10-6

可以看出金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。

总结：常态下(由表可知)导电性能最好的依次是银、铜、铝，这三种材料是最常用的，常被用来作为导线等，其中铜用的最为广，几乎现在的导线都是铜的(精密仪器，特殊场合除外)铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，目前被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能最好但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。顺便说下金，在某些场合仪器上触点也有用金的，那是因为金的化学性质稳定故采用，并不是因为其电阻率小所至。

1. 线径计算：电线电缆的规格都是用横截面积表示，如1.5㎡、2.5㎡等，通常可以将导线的线径除以2，再平方，乘以3.14。如1.5平方独股铜线线径1.38mm,计算(1.38/2)×(1.38/2)×3.14×1股=1.494954平方，这就是合格的国标线径。

2. 电阻计算：电阻值=电阻率*长度/横截面

3. 如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻(称为这种材料的电阻率)并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。

铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω·mm2/m,电阻率随温度变化会有一些差异。

则如果200m长的2*1.0的铜线作为电源线的话，电阻值=0.01851*200/1=3.702Ω

4. 线路允许的电压降：普通红外枪机要求电压为直流12V，如果采用15V直流电源为枪机供电的话，允许的电压差是3V。

5. 线路最大电流=设备工作电流*设备个数，如某条线路上共有2个枪机，每个枪机工作电流为500ma，则该线路最大电流=500ma*2

6. 导线的电阻=线路允许的电压降÷线路最大电流

由以上公式可以推导出，如果为某台要求工作电压12V，工作最大电流为500ma的枪机供电时，用15V直流电源进行远端供电，采用2*1.0的铜导线进行供电传输，线路最大长度应为：

导线的电阻=(15-12)÷0.5=6Ω

导线的电阻应为小于6Ω

电阻值=电阻率*长度/横截面 长度=电阻值*横截面/电阻率

所以，允许的导线长度最大=6*/0.01851=324M

所以采用2*1.0的铜线，允许导线长度应小于324M，由于导线为双股，所以如果采用2*1.0的铜线，长度应小于324M/2=162M。

从上面计算可以看出，一般情况下，应采用前端供电方式，即总线采用220V电源线，到每个摄像机变压，是经济实用的方式。

举个例子：

12V，1A的电源，通过300米(如果300米是距离那么回路长就是600米，要按600米线计算)铜制电源线，线缆是1平方毫米的铜线，衰减掉的电压有多少 ?

计算如下：

线路衰减电压U = 距离300米*电流1A*(铜导线1平方毫米阻值0.018欧姆)/ 导线截面积(假如是1平方mm)

=5.4V

如果是600米的话，则压降能降10.8V
