防爆摄像机有哪几种？

按应用场所来分，防爆摄像机主要分为：矿用防爆摄像机和厂用防爆摄像机两大类。

1、【Ⅰ类—煤矿、井下用电气设备】矿用防爆摄像机除了须取得相应产品的防爆合格证以外还必须取得安标国家矿用产品安全标志中心颁发的矿用产品安全许可证书，即MA标志，生产矿用防爆摄像机的企业必须取得相应的生产资质方可准许生产。

2、【Ⅱ类—工厂用电气设备】厂用防爆摄像机是指一般用于非井下的工厂的防爆摄像机。

按产品功能分

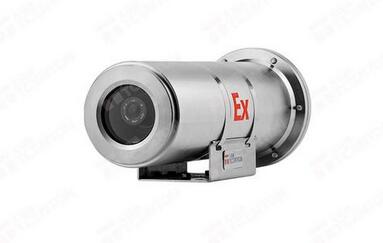

1、防爆固定式摄像机 该类摄像机由：成像单元、供电单元、通信单元构成，加上外部简单的机械结构实现其固定和转向，是一种成本低、功能简单、安装方便的防爆摄像机；

2、防爆多功能摄像机 该类摄像机由：成像单元、供电单元、通信单元、辅助照明单元、控制单元、转向单元、其他辅助单元构成，是一种主流的防爆摄像机。也有一些非红外补光的产品，如：LED冷光、卤素、氙气、激光等补光手段实现的产品都可列入该类防爆摄像机；

3、分体式防爆摄像机 该类摄像机的功能可多可少，根据不同的组合来实现功能，可以利用防爆云台实现摄像机回转、通过加装补光灯实现辅助照明、通过加装不同的通信设备实现通讯要求、通过加装解码设备实现控制输入和兼容性。该类产品安装复杂、对安装人员的要求较高，但维护、维修简单；

4、防爆一体化摄像机 该类摄像机是集成了多种功能于一体，集成度根据厂家的设计不同有一定的差异，但大同小异的是它具有很高的集成度，具有多种功能、外观轻巧、便于施工与安装，但维修维护较为麻烦。

按传输介质分

1、复合线缆防爆摄像机【一般是同轴视频电缆+电源电缆复合，变焦防爆摄像机是由同轴视频电缆+电源+控制电缆复合】，一般称为模拟信号防爆摄像机。

2、防爆网络摄像机【指通过网线，网络来传输的防爆摄像机】，属于数字信号防爆摄像机。

3、防爆光纤摄像机【指通过光纤来传输的防爆摄像机】，属于数字信号防爆摄像机。

4、防爆无线摄像机【指通过无线信号来传输图像的防爆摄像机】。

按清晰度分

1、标清防爆摄像机【指水平扫描线数低于540线的防爆摄像机，市场上主要有480线、420线的防爆摄像机】

2、高清防爆摄像机【指水平扫描线数高于540线的防爆摄像机，市场上主要有540线、600线、650线、700线的防爆摄像机，同时市场上对于百万高清级的网络防爆摄像机、HD-SDI防爆网络摄像机也称作高清防爆摄像机】

防爆等级的划分编辑

标志含义

一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。防爆型产品的外壳上一般有以下标志，具体含义如下：

Ex d Ⅱ C T6

① ②③④ ⑤

①、中国及国际电工委员会防爆标志

②、隔爆型

③、除煤矿、井下用之外的电气设备

④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级

⑤、按设备最高表面温度分为T1至T6六个组

第①位编码：

Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体 ；AD——意大利 ； MS、AE——法国 ；FLP——英国；UL、FM——美国；E——德国\IEC

第②位编码

参数含义

代号 防爆型式 国家标准 防爆措施 适用区域

d 隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2

e 增安型 GB3836.3 设法防止产生点火源 Zone1,Zone2

ia 本安型 GB3836.4 限制点火源的能量 Zone0-2

ib 本安型 GB3836.4 限制点火源的能量 Zone1,Zone2

p 正压型 GB3836.5 危险物质与点火源隔开 Zone1,Zone2

o 充油型 GB3836.6 危险物质与点火源隔开 Zone1,Zone2

q 充砂型 GB3836.7 危险物质与点火源隔开 Zone1,Zone2

n 无火花型 GB3836.8 设法防止产生点火源 Zone2

m 浇封型 GB3836.9 设法防止产生点火源 Zone1,Zone2

h 气密型 GB3836.10 设法防止产生点火源 Zone1,Zone2

s 特殊型

DIP 粉尘防爆型 用于爆炸性粉尘环境，其前面无需加EX或EEX等标志

应用区域的划分编辑

危险划分：

爆炸性物质 区域定义 中国标准 北美标准

气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所 Zone 0(0 区) Div.1

在正常情况下爆炸性气体混合物有可能出现的场所 1 区

在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区 Div.2

粉尘或纤维(CLASS Ⅱ/Ⅲ） 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区 Div.1

在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区 Div.2

第③位编码

Ⅰ——煤矿、井下用电气设备

Ⅱ——工厂用电气设备

第④位编码

Ⅱ类爆炸性气体环境的分级

工况类别 级别 代表性气体 最小引爆火花能量 最大实验安全间隙MESG(mm) 最小点燃电流比MICR

矿井下 Ⅰ 甲烷 0.280mJ

矿井外的工厂 ⅡA 丙烷 0.180mJ MESG≥0.9 MICR>0.8

ⅡB 乙烯 0.060mJ 0.9>MESG>0.5 0.8≥MICR≥0.45

ⅡC 氢气 0.019mJ 0.5≥MESG 0.45>MICR

第⑤位编码

Ⅱ类爆炸性气体环境中电气设备温度组别

温度组别 自然温度T（℃） 常见爆炸性气体 设备允许表面温度（℃）

T1 T≥450 氢气、丙烯腈等 46 种 450

T2 450>T≥300 乙炔、乙烯等 47 种 300

T3 300>T≥200 汽油、丁烯醛等 36 种 200

T4 200>T≥135 乙醛、四氟乙烯等 6 种 135

T5 135>T≥100 二硫化碳 100

T6 100>T≥85 硝酸乙酯和亚硝酸乙酯 85

危险场所划分

根据爆炸性环境的频率和持续的时间把危险场所划分为不同的区域。气体场所划分为三个区域：0区，1区和2区；粉尘场所分为三个区域：20区，21区和22区。

可燃性气体，蒸汽和薄雾气体场所

0区（红色部分）

爆炸性环境中的爆炸性混合物以气体，蒸汽或薄雾形式连续出现或长时间存在的场所。

使用在0区的电气设备须按照EN50284和IEC60079-26中对д类,种类(气体)电气设备的有关规定进行设计,测试和标识。

1区（橙色部分）

在正常运行时,爆炸性环境中可能会出现气体,蒸汽或薄雾形式的爆炸性混合物的场所。1区是防爆电气设备的典型应用场所。标准EN50014~

EN50020,EN50039以及IEC60079-0,-1,-2.-7,-11,-18,-25对1区场所使用的电气设备做了规定。

2区（黄色部分）

在正常运行时,爆炸性环境中不太可能出现气体,蒸汽或薄雾形式的爆炸性混合物,如果出现也只是偶尔发生并且短时间存在的场所。

通常情况下,”短时间”是指持续时间不多于2个小时。

标准EN50021和IEC60079-15对2区使用的电气设备做了相应的规定，同时也必须满足通用的绝缘电阻，冲击能量和耗散功率等要求。

粉尘场所

20区

EN50281-1-1标准对用于20区的电气设备壳体结构及设计做了相应规定。IEC60241-11对在20区使用的电气设备做了补充要求，包括本质安全防

爆等方面的内容。20区应用种类1（粉尘）电气设备。

21区

磨坊，煤炭，谷物仓库以及包装生产线及其周围是典型的21区场所。在21区中，可能会发生因粉尘泄漏等原因而形成爆炸性粉尘混合物。此外，

电气设备表面粉尘堆积也是工厂安全生产的隐患，应引起足够的重视。

21区须使用种类2（粉尘）防爆电气设备。

22区

在正常运行时，爆炸性粉尘混合物不太可能出现，只有在故障状态下才可能发生的场所。22区须使用种类3（粉尘）防爆电气设备。如果是爆炸性

环境中的粉尘是导电性粉尘，则依据EN50281-1-2的规定，须使用种类2（粉尘）防爆电气设备。

划分因素

危险场所划分与现场的多种因素相关。通常情况下，很难给出危险场所划分的明确标准和定义。以下几个因素与危险场所划分类型密切相关：

1. 可燃性物质的物理特性

2. 环境中的气体,蒸汽,薄雾及液体的数量

3. 释放源的状态

4. 通风的状态

5. 防止气体，蒸汽,薄雾扩散的措施

6. 影响可燃性气体,蒸汽,薄雾挥发性的因素

7. 生产现场的安全记录

8. 设备、装置的结构和配置情况

防爆措施编辑

1、隔爆/EEx “d”;

2、增安/EEx “e”;

3、本安EEx “i”;

4、正压/“p”;

5、充油/“o”；

6、充砂/“q”；

7、无火花EEx"n"；

8、浇封“m”等等

IEC 标准编辑

IIA：丙酮/Acetone,乙烷/Ethane,苯/Benzene,石油/Petrol,丁烷/Butane,丙烷/Propane,甲烷/Methane;

IIB：乙烯/Ethylene, 煤气/Town gas;

IIC：氢/Hydrogen,乙炔/Acetylene
