海康监控摄像头名称有哪些含义？

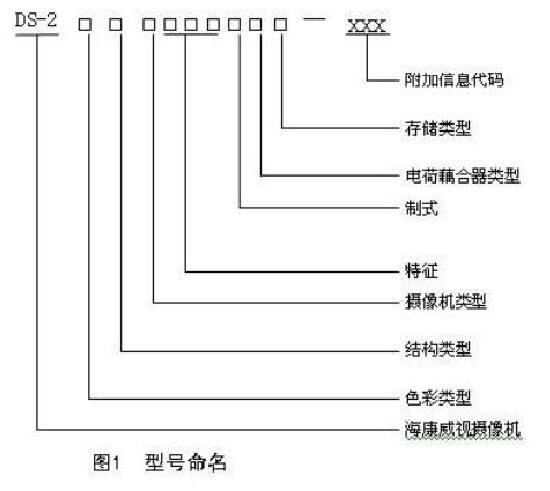

图1

1.1 产品的型号应采用大写英文字母及阿拉伯数字表示。型号中各个部分的具

体表示方法按图1 所示。

1.2 色彩类型代号采用一位大写英文字母表示，其中：“ B”表示黑白，“ C”

或空表示彩色。

1.3 结构类型代号采用一位大写英文字母表示，其中：“ C”表示模拟摄像机，

“H”表示快球， “Z”表示一体机， “M”表示一体机机芯， “D”表示数字摄像

机。

1.4 摄像机类型代号采用一位阿拉伯数字表示，见表1。

代号定义

1 普通型摄像机

2 一体化摄像机

5 球型摄像机

7 IP 球型摄像机

8 IP 枪型摄像机

0，3，4，6，9 其他类型摄像机

1.5 特征代号采用两位阿拉伯数字表示，见表2、表3。

a). 第一位特征代号：

表2 特征代号

代号定义

0 低解析度

1 高解析度

2 经济型摄像机

3 一体机时代表22X光学变倍

4 预留

5 200 万解析度

6 130 万解析度

7 500 万解析度

8 预留

9 超高解析度

b). 第二位特征代号：外观形态

表3 特征代号

代号定义

0 经济型时代表外观1

1 枪型时代表枪机4 拨码开关型摄像机，

球形时代表半球4 拨码开关型摄像机

2 枪型时代表枪机1 普通型摄像机

3 枪型时代表枪机4 OSD摄像机，

球形时代表半球3 拨码开关型摄像机

4 枪型时代表枪机3 OSD摄像机

5 枪型时代表枪机4 超低照度摄像机

6 经济型时代表外观2

7 枪型时代表枪机4 超宽动态摄像机

8 预留

9 预留

c). 第三位特征代码：

表4 特征代号

代号定义

0 预留

1 预留

2 预留

3 预留

4 预留

5 预留

6 预留

7 预留

8 预留

9 预留

1.6 电荷藕合器类型代号采用一位大写英文字母表示，见表5。

表5 电荷藕合器类型代号

代号定义

缺省 Sony 1/3 英寸

S Sony 1/4 英寸

X Sharp 1/3 英寸

Y Sharp 1/4 英寸

其他字母预留

1.7 制式代号采用一位大写英文字母表示， 其中：缺省表示PAL制，“N”表示

NTSC制

1.8 存储代号采用一位大写英文字母表示，其中：“ F”表示支持SD卡，缺省

表示不支持。

1.9 -XXX 附加信息代码见表6。

表6 附加信息代码

代号定义

数字代表焦距例如3.6 代表3.6mm焦距

-FB 防暴型

-FBH 防暴抗恶劣环境型

-DG1 针孔型

-DG2 鱼眼型

-FD1 飞碟型

-AX 支持AC24V/DC12V，X可省略

-CX 支持AC100V-AC240V ，X可省略

-IR1 10 米红外

-IR3 30 米红外

-IR5 50 米红外

-IR8 80 米红外

-IRA 100 米红外

-MM 迷你型

-E POE电压供电

-W 无线

-PT 内置PT功能

比如DS-2CC102P-IRA

"DS"为海康产品的前缀； "2C"为摄像机系列；其中第二个"C" 为color ，彩色的

意思；"1" 代表枪机；"02" 代表420TVL，"P" 代表PAL制；"IR" 的意思是Infrared

也就是" 红外" ；"A" 代表，十六进制的十，那么说明这是一款红外100 米的彩色

摄像机，也就是模拟摄像机；

同理， DS-2CC112P-IR1，其中"12" 为480TVL；最后一个"1" 为10m的意思，那么

说这是一款红外距离为10 米左右的彩色摄像机，也就是模拟摄像机。

那么DS-2CC173P-A这个最后的"A" 代表该款摄像机支持双电源供电， AC24V，

DC12V；

我们接下来以DS-2CD812PF(-E)(-W)为例，我们从第四位"D" 开始，这个"D" 代表

Digital 的意思， P为PAL制，F 代表支持SD卡本地存储， -E，代表这台网络摄

像机支持PoE以太网供电， -W 表示该摄像机支持无线WIFI（wireless ，标准为

IEEE802.11g, 也是无线局域网标准） 。

上面还有一款机子是，

DS-2CD732PF-(EPT) ，"7" 代表网络半球， "32" 代表该摄像机为30 万像素， -E 代

表支持PoE以太网供电模式， PT代表Pan,Tilt 表示支持水平与垂直两个方向运

动，云台功能；
