监控安防怎么做？监控安防施工步骤

安防行业发展前景概况： 安防行业发展迅速且已初具规模，截至到2004年底，安防行业市场规模400多亿元。其中，安防设备市场45％，安防工程市场55％，出口占8％，监控约占一半，年销售额不足1000万元的小企业占90％以上，预计2010年实现产值1500亿元。安防行业年均增长速度25％，从业企业15000家，人员100万。安防行业正由启动期走向发展期，现处于发展期，但离成熟期还很远，那么监控安防应该怎么做呢？

监控安防怎么做？

装要求。

根据安防系统设备供应商提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。

根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。

摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。

米，室外3.50 米。

摄像机的镜头应从光源方向对准监视目标，镜头应避免受强光直射。

摄像机采用75Ω-5 同轴视频电缆，云台控制箱与视频矩阵主机之间连线采用2 芯屏蔽通讯线缆（ RVVP）或3 类

必须在土建、装修工程结束后，各专业设备安装基本完毕，在整洁的环境中安装摄像机。

从摄像机引出的电缆留有1m 的余量，以便不影响摄像机的转动。

摄像机安装在监视目标附近不易受到外界损伤的地方， 而且不影响附近人员的正常活动。安装高度室内2.5-5m

像机安装有顶部，其光轴与电梯厢的两壁、天花板成45 度角。

摄像机避免逆光安装。

云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。

电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。

安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无

解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检

在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线

毕后，将机柜及控制台运入安装。

机架底座与地面固定， 安装竖直平稳， 垂直偏差不超过3‰ ；几个机柜并排在一起， 面板应在同一平面上并与基

两个机柜中间缝隙不大于3mm 。控制台正面与墙的净距不小于1.2m ，侧面与墙或其他设备的净距不小于0.8m

监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留

标记。

1.2.2 系统的调试

1）调试准备工作

检查本系统接线、电源、设备就位、接地、测试表格等。

用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。

2）单体调试

检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立

测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测

开启主机系统，运行系统软件，打印系统运行时各种信息，确认总控室和各分控机房中央设备运行正常。各智能

3）系统调试

按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。遇到

上输入“纵向扼流圈”来消除；当传输本身的质量原因与传输线两端相连的设备输入输出阻抗非75 欧姆的传输线

振荡而严重影响图像质量，需在摄像机的输出端串联几十欧的电阻，或在控制台或监视器上并联75 欧姆电阻。

4）系统联调

首先检查供电电源的正确性，然后检查信号线路的连接正确性、极性正确性、对应关系正确性。系统进入工作状

一遍，再逐台对摄像对的上下左右角度、镜头聚焦和光圈仔细调整，若是带云台和变焦镜头的摄像机，还要摇动

调节镜头。把摄像机的图像显示在各监视器上，检查监视器的工作状态。把全部摄像机分组显示在所有监视器上

机时，自动倒带后对操作多画面处理器或控制台自动录像，放像后实现录像带的重放。

1.2.3 系统试运行

根据系统软件功能逐项进行功能和系统参数测定，以确认系统运行正确性和可靠性，并做好测试记录。

1.3 施工进度计划、工期安排

项目部根据工程施工进度要求制定设备材料进场需求，计划如下表：

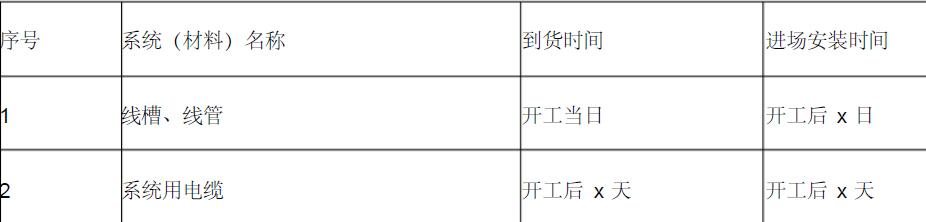

1.3.1 工程材料采购、进场计划表

1.3.2 施工进度计划、工期安排

其它相关承包方得到所有相关图纸和技术资料，以使我方的设计及施工工作更精确。

2）向其它工种承包方提供所有必须的图纸和技术资料，以便进行综合设备施工图和综合土建要求图的设计。

3）按照其它专业承包方所建议的，并经设计方批准的施工程序进行安装工作。

4）把按已有设计方案批准的施工图以电脑光盘形式提交给本专业业主方管理人或其它工种承包方，以进行绘制

列举项目部同主要合作伙伴之间的配合宗旨及双方的权责义务关系。

2.2 与业主方面的配合

安防系统指派专人与业主和相关联单位联络和监理单位对工程进行管理， 并负责在规定的时间内将系统按业主和

主使用。使业主及时掌握工程进展情况。

详细的产品技术资料和深化设计图纸。业主方应会同设计院详细介绍整个建筑物的设计思想、功能等基本情况，

并协调与其它各专业的关系，使整个建筑设计合理、实用。

2.3 与土建总包方面的配合

为了保证系统的建设周期，安防施工必须与土建工程在时间进度上有良好的配合。安防系统是建筑物的安全运行

安防系统在施工过程中有条不稳的按一定顺序衔接进行下去，其中有一定的规律，我们必须加以注意和遵循。

2.4 与行业管理部门方面的配合

安防系统集成总承包单位协助有关分包单位向相应的行业管理部门办理报审、验收、检查、签合格使用证等及有工交接点。

向其它工种承包方提供所有必须图纸和技术资料，以便进行综合设备施工图和综合土建要求图的设计。

按照其它专业承包方所建议并经设计方批准的施工程序进行安装工作。

将把已有设计方批准的施工图或土建要求图，以电脑软签署形式提交给本专业分包方或其它工种承包方，以进行电脑软件与其它工种承包方互相协调和配合。

3. 保证工程质量的技术措施说明

3.1 工程质量目标及措施

3.1.1 工程质量目标

本工程要求达到的施工安装质量等级：合格标准。

3.1.2 质量保证措施

a) 质量方针

科学设计、精心施工、诚信服务、全员参与、持续改进。用我方全体工程技术人员的工作质量来保证工程的质量

b) 质量目标

全部智能化系统工程合同履约率100% ，工程一次交验合格率100 ％，顾客满意率98% 。

c) 质量保证体系

我公司拥有完善的质量保证体系，有能力对工程质量进行有效控制，对工程进度、施工安全、技术培训、工程验

d) 工程质量控制过程

e) 施工物资及材料质量控制及管理>

在本工程中的施工物资及材料设有专门的材料员来进行管理，采取时时登记制度，动态掌握工地施工现场的物资候要进货、要进什么，不至于造成施工现场的窝工。

4. 质保体系、安保体系、文明施工措施及其他保所有提供的技术建议以及所提供的软、硬件设备的完整性、实用性，保证全部系统及时投入正常运

2) 在项目结束系统进入系统试运行期间, 我司派专人监测监控系统的运行,并提供现场的技术指导服务。

3) 我公司确保所提供的设备是原装正品，并且这些设备的质量、规格和技术特性都应与其所附的清单相一致；

4) 对于我公司所提供的设备，在保修期内由于材料和（或）工艺而导致零件或部件故障，我公司应无偿维修和

5) 本监控系统在通过验收后，提供一年的免费维护。（保修期从项目验收之后开始计算）；

6) 在保修期内，由我公司提供的设备出现故障，如现场工程师不能解决问题，我公司保证无偿维修或免费用同样到位；

7) 如果设备在质保期内发生软、硬件故障，我公司保证在1—4 小时内予以响应；

8) 设备故障的维护， 应视为该设备在正常使用的情况下发生的故障。设备的非正常使用的情况举例如下： 不经我和更改设备；自然灾害；用户的粗心大意；操作失误；不当使用或滥用设备。由以上种种造成设备损坏，此外还变化超过许可范围等原因。由这些原因造成的故障维修时，只收取成本费用；

9) 系统售后服务满一年后，我公司继续为甲方提供技术支持与服务，具体服务内容和收费标准另行协商解决。

4.2 安保体系

在本工程中我们的安全施工目标是：无伤亡事故，达到先进企业评定的标准。安全生产对工程来说是一个十分重产，才能保证施工进度，提高质量。因此工程项目施工过程中安全管理网络是否完善，安全生产的制度是否健全

直接关系到施工安全和企业的形象。从安全保证的措施方面，我们采取如下几点：

a) 所有参加该工程的施工人员必须坚持安全第一，预防为主的方针，层层建立岗位责任制。

b) 建立安全管理网络，安全管理网络应该项目总承包施工单位牵头，各专业施工单位、各分包单位共同组成，齐员、将安全管理的责任落实到人，实行“四全”即全员、全过程、全方位、全天候的动态管理，保证安全生产的顺

c) 建立健全安全管理制度，在施工现场统一建立安全生产管理制度，所有现场施工人员都必须严格执行。这些

· 安全生产责任制；

· 新工人上岗前的安全教育制度（进场前对其进行安全技术交底）；

· 施工组织设计中安全技术措施的技术负责人审批制度；

· 施工中分部、分项工程的安全技术交底制度；

· 特种作业持证上岗规定；

作业后的全过程检查。并且抓好检查后的整改工作。使不安全因素及时排

e) 落实安全保证措施：配合总包单位落实施工现场设立“五牌一图”即施工单位及工地名称牌；安全生产六大纪律

故牌；安全警告牌和施工总平面图。营造安全生产的气氛。做好“三宝”“ 四口”的保护措施。“三宝”即配备安全帽

高空作业时，必须检查“三宝”佩戴情况； “四口”即弱电竖井、弱电间等预留洞口、楼梯口、电梯口，底层通道口

施。

f) 施工安全工作以严肃法规、落实责任、消灭违章、强化管理为中心，努力提高企业的安全技术管理水平，在保工程的安全。

g) 进入施工现场必须严格遵守工地现场各项规章制度， 配合业主及总包单位作好工地安全工作， 设置专职安检人

介绍和现场安全教育。在施工过程中衣着整洁，说话文明，不在工地范围内吸烟、打闹、大声喧哗、随便走动和

h) 吊顶内施工时，必须配备有效措施，保证照明及联络，保护整个大楼其它各项系统安全；同时防止人员高空

i) 各分系统生产班组每周要进行一次以上的班组安全活动并作好详细记录。查隐患、查漏洞，查麻痹思想，要经

4.3 文明施工管理及环保措施

工程项目部对现场文明施工管理统一布置，统一安排，各个施工班组建立岗位责任制，争创文明施工单位。

一般情况下，工地施工时间严格控制在早8 点到晚18 点，遇到特殊情况必须进行夜间施工时，首先必须在环保

工人反复进行教育，要求他们在施工中尽量减少撞击声、噪声、严重乱扔横板、拖铁器、大声喧哗等人力噪声。

抛撒。

运输车辆冲洗干净后方可离场上路行驶。

在施工过程中衣着整洁，说话文明，不在工地范围内吸烟、打闹、大声喧哗、随便走动。施工现场堆放的设备、

时清理，做到活完脚底清。在使用电动工具的时候要注意噪音的影响，严格按照国家的规定时间内使用，不影响

施工完后要随时清理现场，将废品废料倒在指定地点。上道工序必须为下道工序积极创造优良的条件。
